PROYECTO OPRAWA OP-EV5: El fruto de I+D+i El sueño de toda empresa es crear algún producto o dar algún servicio que sea productivo para la sociedad. Ahorrar, mejorar… son alguno de los calificativos que el ser humano toma de partida para realizar cualquier acto. Este proyecto se basa en esos dos parámetros AHORRAR Y MEJORAR. Buscando un producto que aunando las tecnologías más vanguardistas provoque en el alumbrado público, un antes y un después en cuanto a CONSUMO Y CONTAMINACIÓN LUMíNICA. Las LUMINARIAS-OBJETIVO de esta lámpara, son todas aquellas que poseen casquillo vertical, independientemente de su diseño y/o potencia de lámpara: Isabelinas Lum. Globo Lum. Modernista
Lum. Isabelinas Lum. Globo Lum. Modernista LEDs como fuente luminosa, por su gran longevidad y eficiencia; electrónica en la regulación; metacrilato por su baja fragilidad para la cobertura. Son algunos de los parámetros que describen la lámpara JBS 15-50WR que presentamos.
ALIMENTACIÓN: La lámpara se alimenta a una tensión de 24 Voltios. Se fabrica tanto con casquillo E40, como con casquillo E27. Entre la lámpara y la red se conecta una fuente de alimentación que permite su regulación. Ambas partes de la lámpara son marca SERBAUSAN. POTENCIA: La lámpara lleva en su interior una tarjeta electrónica que permite su regulación desde 15W hasta 50W, dependiendo de las necesidades de iluminancia que se requieran. Los escalones de potencia se estipulan de 5W en 5W, y se establecen en fábrica.
REGULACIÓN: La regulación de la potencia de la lámpara se puede realizar mediante dos protocolos de comunicación diferentes:
PWM (Pulse Width Modulation): permite la regulación de la potencia de trabajo de la lámpara, regulando el ancho de los impulsos de alimentación (regulación en corriente continua). CONTROL 1-10V: Mediante una línea de señal continua, con valores entre 1V y 10V, se puede regular el funcionamiento de la lámpara.

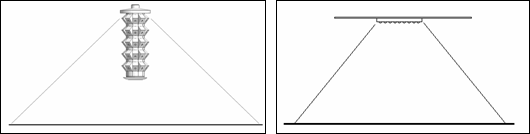

Debido a su geometría, y la distribución de sus LEDs, conseguimos direccionar la luz emitida hacia el plano del suelo, evitando la contaminación luminosa producida por la tecnología convencional en este tipo de luminarias, consiguiendo una distribución homogénea de 360º en el plano de trabajo, evitando zonas oscuras. MATERIALES: Con el fin de alargar la vida útil de la lámpara, se ha dispuesto de un recubrimiento de metacrilato transparente, que consigue un índice de fragilidad muy bajo, permitiendo, al no emitir luz ultravioleta ni infrarroja el LED, alargar la vida de la lámpara frente a pequeños impactos. La base de la lámpara es plástica para disminuir el peso de la misma, siendo su acoplamiento de alta calidad.
CONFIGURACIONES: En la tabla siguiente se pueden observar las diferentes configuraciones de la lámpara, permitiendo abarcar un gran abanico de posibilidades de utilización.
EQUIVALENCIAS: En alumbrado público, se utilizan mayoritariamente dos tecnologías: vapor de sodio de alta presión (VSAP) y vapor de mercurio (VM). Las equivalencias entre las tecnologías convencionales y la lámpara JBS dependen de la potencia de la lámpara a sustituir, la altura a la que está situada la luminaria y la interdistancia entre las mismas. Aun así de modo genérico se pueden extraer la siguiente tabla de equivalencias:
Esta tabla de equivalencias, hace mención en exclusiva a la potencia de la lámpara instalada. No se tienen en cuenta los equipos auxiliares que, instalados junto a las lámparas convencionales, se cifra su consumo entorno al 30% de la lámpara a la que acompañan. Este parámetro depende de cada instalación y conviene realizar un estudio personalizado. CERTIFICACIONES: OPRAWA OP-EV5: Cumplimiento de Normativas

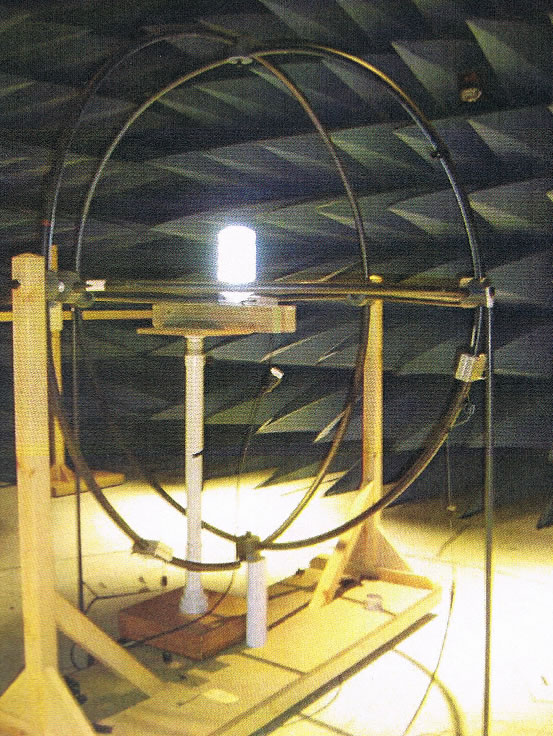

Los estudios fotométricos han sido realizados por Instituto Tecnológico de Óptica, Color e Imagen (AIDO) también situado en la Comunidad Valenciana
|
||||||||||||||||||||||||||||||||
TECNOLOGÍA LED: La lámpara utiliza la tecnología LED como fuente luminosa. Porta de forma simétrica 50 PCBs, con 20 LEDs de 5mm cada uno. Existen dos tipos de lámpara JBS dependiendo del ángulo de apertura del LED:
TEMPERATURA DE COLOR: La lámpara se comercializa en el rango de temperaturas de color desde 2.500K hasta 6.500K. Un recubrimiento de fósforo en el LED permite (con un margen de error de 500K) controlar la temperatura de color final de la lámpara.
